Préparer le terminal pour l’installation physique
Dû à la grande variété de situations où le terminal peut être utilisé, ce guide ne peut pas offrir des instructions d’installation spécifiques.
Consignes d'installation générales
Les points suivants sont d'ordre général et servent de recommandations pour l’installation physique du terminal :

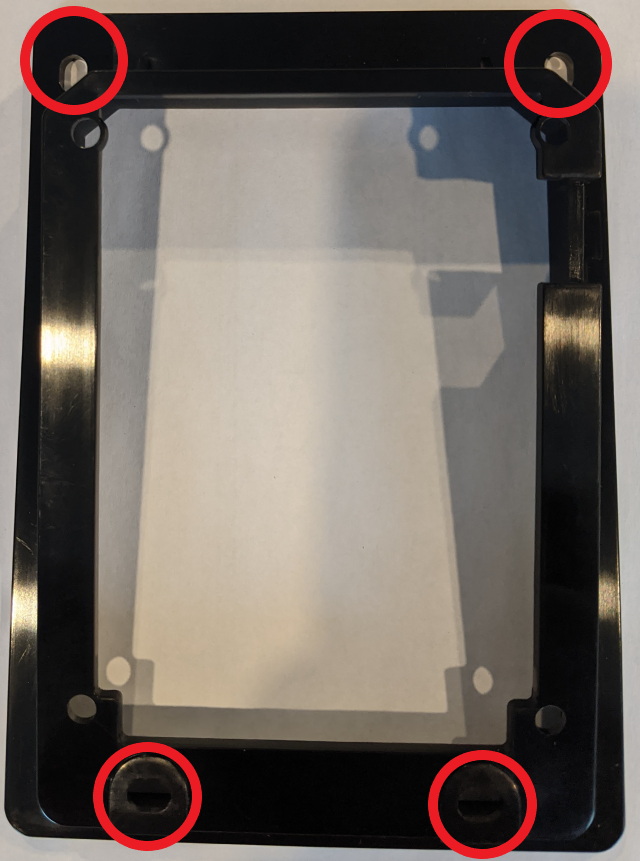

- Utilisez les écrous M4 fournis pour sécuriser le support de fixation aux vis M4 sur le mur intérieur de la distributrice avec les ouvertures en périphérie du support, identifiés ci-dessous :

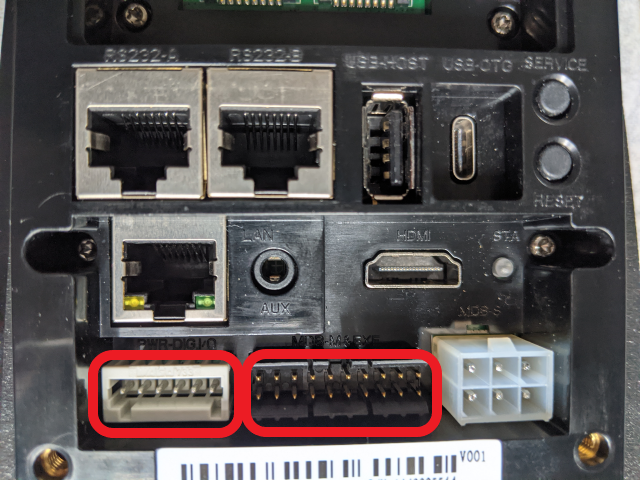

- Avant d’insérer le terminal dans la distributrice, connectez solidement les câbles I/O et MDB de la distributrice aux ports appropriés à l’endos du terminal.

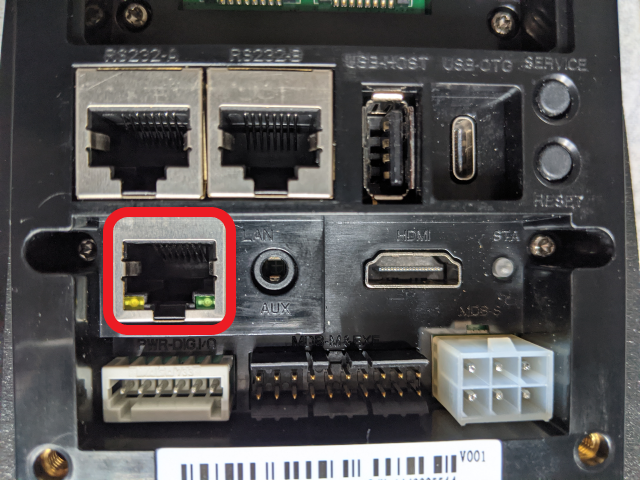

- Si vous utilisez un réseau câblé pour connecter le terminal au réseau, assurez-vous que la prise Ethernet est correctement inséré dans le port.

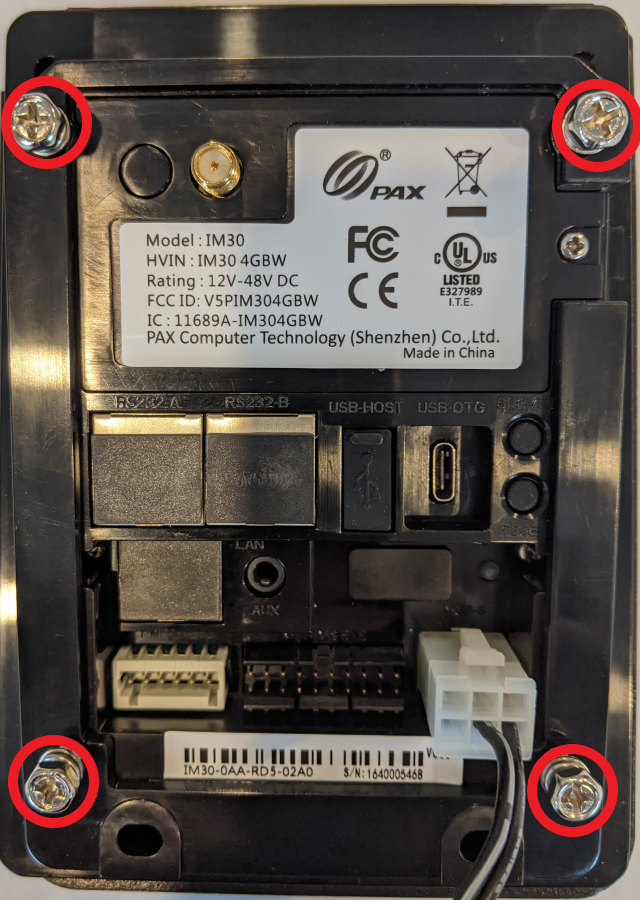

- Sécurisez le terminal au support de fixation avec les vis M4 fournis.
- Insérez l’adapteur CA MDB dans le port MDB-S.
- S'il ne s'ouvre pas automatiquement après avoir mis le terminal sous tension, touchez l’icône Gateway PayFacto sur l’écran principal pour démarrer l’application.
- Référez-vous au guide de référence rapide PAX IM30 (compris dans la boite avec le terminal) pour les dispositions générales et les spécifications fonctionnelles.
